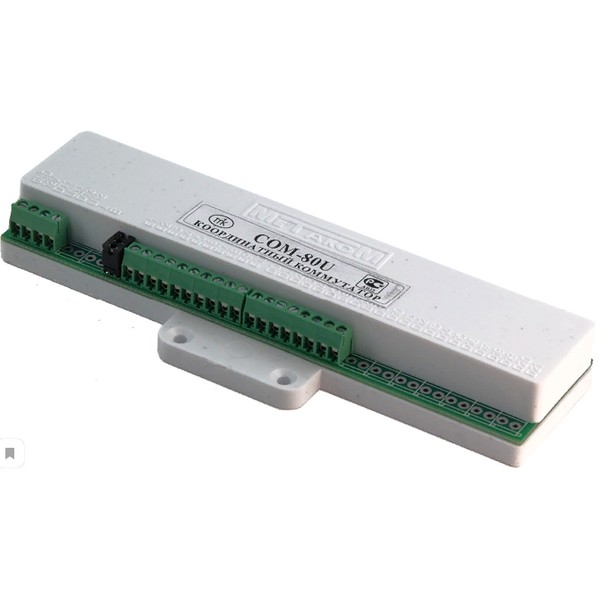

Коммутатор координатный COM-80U
Коммутатор координатный МЕТАКОМ COM-80U( предназначен для коммутации
абонентских линий в домофонных системах на базе блоков вызова МЕТАКОМ
и рассчитан на подключение до 80-и абонентов.
Для установления связи с абонентом вызывная панель по линии DTx передает в коммутатор номер вызываемого абонента. Коммутатор, в соответствии с номером абонента, включает один из 8 ключей шины «Десятков» и один из 10-и ключей шины «Единиц», обеспечивая тем самым подключение к разговорной линии домофона требуемой абонентской трубки.
Выходы вызывной панели подключается к соответствующим входам коммутатора т. е. +12V вызывной панели к +12V коммутатора, GND панели -GND коммутатора, LINE панели - LN1 коммутатора, DATA панели - DT1коммутатора.
При использовании вызывных панелей которые допускают наращивание коммутаторов (см. паспорт вызывной панели) для увеличения количества обслуживаемых абонентов, необходимо установить перемычки J1, J2, J3 в соответствии адресом коммутатора в в сети. Адрес коммутатора рассчитывается по формуле: A = J1*1+J2*2+J3*4, где JN=1 если соответствующая перемычка замкнута и JN=0 если разомкнута.
